4438Ⅹ亚洲全国最大色,久久人妻无码中文字幕天堂,干逼视频欧美无挡无挡免费看,特级a午夜不卡免费视频,国内免费久久久久久久久久,色爱区综合激月婷婷,91精品国产乱码久久久久久,24小时日本在线视频网站,日韩久久AV,国内最大精品调教视频,好大好软好多水免费视频,超频在线免费观看视频网站,美女销魂AAA片在线播放,mm131日韩高清视频三区,国产精品一级二级三级,中文字幕无线观看中文字幕,国产XXXX做受视频

JM26莫來石聚輕磚

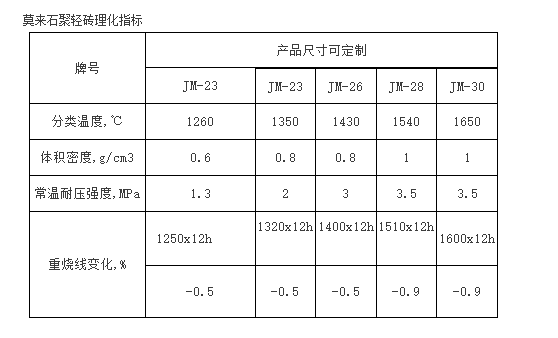

莫來石輕質(zhì)保溫磚采用高品質(zhì)高純耐火材料，按制品要求比重，加入有機(jī)復(fù)合填充物，經(jīng)真空擠壓成型，高溫?zé)Y(jié)合成的輕質(zhì)莫來石制品。憑借其輕質(zhì)和保溫性能優(yōu)異的特點，莫來石輕質(zhì)保溫磚廣泛應(yīng)用于多種熱工設(shè)備的熱面耐火襯或保溫層，為提高設(shè)備的能源利用率創(chuàng)造條件，

以莫來石主晶相的高鋁質(zhì)耐火材料，一般氧化鋁含量在65%-75%之間。莫來石輕質(zhì)磚耐火溫度可達(dá)到1790℃以上。荷重軟化開始溫度1600-1700℃。常溫耐壓輕度70-260MPa?？篃嵴鹦粤己?。有燒結(jié)莫來石磚和電熔莫來石磚兩種。

燒結(jié)莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結(jié)合劑，經(jīng)成型、燒成而制成。電熔莫來石磚以高鋁礬土、工業(yè)氧化鋁和耐火黏土為原料，加入木炭或焦炭細(xì)粒做還原劑，成型后采用還原電熔法來制造。電熔莫來石的結(jié)晶比燒結(jié)莫來石大，抗熱震性比燒結(jié)制品好。他們的高溫性能主要取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性。

輥道窯用莫來石聚輕保溫磚的節(jié)能效果

工業(yè)窯爐的保溫效果是影響能耗的關(guān)鍵因素之一。研制一種使用壽命長且能減輕爐體質(zhì)量的產(chǎn)品是很有要的。JM28屬于莫來石結(jié)合材料，具有高溫性能好、成本低的特點，可用于窯爐內(nèi)襯，不僅可以有效減輕爐體質(zhì)量、節(jié)約燃起，還可以延長爐襯使用壽命，降低維護(hù)費(fèi)用。1、JM28莫來石聚輕保溫磚制作榮盛耐材生產(chǎn)的莫來石聚輕保溫磚以工業(yè)AL2O3粉、粘土、燒結(jié)良好的鋁礬土和部分藍(lán)晶石為主要原料，添加木屑（1mm篩選）和聚苯乙烯求（直徑2~0.5mm）制備輕質(zhì)磚。先將工業(yè)AL2O3粉、礬土、藍(lán)晶石、黏土細(xì)粉加入攪拌機(jī)中干混3~5min，然后加入聚苯乙烯球、木屑和結(jié)合劑（外加），邊加邊攪拌，混勻后出碾。采用擠泥法成型。成型后濕坯經(jīng)過50~60℃48h和100~110℃72h干燥后燒成。燒成溫度控制在1400~1500℃，保溫8h。按照相關(guān)標(biāo)準(zhǔn)檢測試樣的外觀和理化指標(biāo)。2、結(jié)果與分析榮盛耐材生產(chǎn)的JM28莫來石聚輕保溫磚成品外觀潔白，棱角分明、尺寸準(zhǔn)確。其理化指標(biāo)為：AL2O3=67.99%，F(xiàn)e2O3=0.87%，體積密度為0.8g/cm?，耐壓強(qiáng)度為2.3MPa，1500℃8h燒后線變化為-0.1%，熱導(dǎo)率（800℃）為0.24W·m-1·K-1.根據(jù)理化指標(biāo)結(jié)果可知：輕質(zhì)磚成品AL2O3含量為67.99%，說明此配比生成莫來石較多：Fe2O3含量<1%，所以燒后磚坯外觀潔白（如果鐵含量偏高，燒后磚坯發(fā)紅）。耐壓強(qiáng)度滿足標(biāo)準(zhǔn)要求（≥2.1MPa），是因為工業(yè)AL2O3在燒成過程中產(chǎn)生了13%左右的體積收縮，有利于耐壓強(qiáng)度的提高。粘土和工業(yè)AL2O3在燒成過程中出現(xiàn)了不同程度的體積收縮，而礬土的莫來石化產(chǎn)生體積膨脹，藍(lán)晶石的分解反應(yīng)也產(chǎn)生體積膨脹，體系的體積膨脹和收縮相互抵消使產(chǎn)品整體線變化不大，1500℃8h燒后線變化僅為-0.1%：熱導(dǎo)率（800℃）為0.248W·m-1·K-1，主要是因為試驗中添加的木屑和聚苯乙烯小球燒成后產(chǎn)生了均勻的小七孔，組織結(jié)構(gòu)均勻，熱導(dǎo)率低，達(dá)到了節(jié)能的效果。3、產(chǎn)品的應(yīng)用JM28莫來石聚輕保溫磚應(yīng)用于陶瓷廠的梭式窯工作內(nèi)襯，正常使用溫度1400℃左右，耐高溫性能、導(dǎo)熱性能、蓄熱性能均比援用材料優(yōu)越且使用壽命長，提高了產(chǎn)品的質(zhì)量和生產(chǎn)能力，改善了工作環(huán)境。采用JM28莫來石聚輕保溫磚為工作襯后每窯的耗氣量為160Kg左右，比原磚混結(jié)構(gòu)每窯可節(jié)約燃起40Kg左右，節(jié)能優(yōu)勢明顯。4、結(jié)論JM28莫來石聚輕保溫磚具有體積穩(wěn)定性好、耐壓強(qiáng)度高、熱導(dǎo)率小等優(yōu)勢達(dá)到了節(jié)約燃?xì)夂蜏p輕窯體質(zhì)量的目的。
